Autotallin katon bitumikermit asennettiin tänään

Autotallin kattoa valmistellaan bitumikermiasennusta varten

Harmaiden vesien tuuletusputki on ainoa läpivienti katolla

Autotallin katon raakaponttilaudoitus on odottanut pressun alla sopivia kelejä kattotöiden viimeistelylle. Tämä viikko on ollut mukavan poutainen ja aamulla työmaalle saapuivatkin kattoasennusfirman autot.

Pressut poistettiin raakaponttilaudoituksen päältä ja katto lakaistiin. Jouduin itse poistumaan työmaalta siinä vaiheessa, kun bitumikermirullia nostettiin katolle. Kuulemani mukaan asennus eteni tämän jälkeen vauhdilla.

Bitumikermejä asennettiin kaksi päällekkäistä kerrosta, joiden päälle tulee myöhemmin vielä maksaruohoa kasvava viherkatto. Maksaruohomattoja voisi asentaa vielä syyskuussa, mutta täytyy nyt harkita, olisiko kasvukerroksen lisääminen hyvä jättää kevääseen.

Maksaruohoasioita ja katon rakennetta on pohdittu blogissa aiemminkin:

• 25.8.2012 Viherkaton rakenteesta
• 1.7.2012 Maksaruohoa katolle

Kantavien seinien rungot valmiina

Passiivipuutalon pitkien sivujen kantavat seinärakenteet sekä kantavan väliseinän runko ovat valmiina. Kattotuoleja päästään pian nostamaan pystyrungon päälle.

Kantavien seinien runko on valmistunut

Näkymä olohuoneen läpi itään, kohti kahta makuuhuonetta

Kiukaan muuraus alkaa

Kiukaan muuraus on alkanut

Tiiliä saunan ovella

Tiilet ja laastit kannettiin eilen työmaan poikki saunalle ja muurari pääsi töihin. Ensimmäisen päivän päätteeksi kiukaan muoto alkoi jo hahmottua.

Yläosa muotoillaan vielä holvimaiseksi, jotta palokaasut ohjautuvat savuhormiin. Näin ollen kiukaan korkeudeksi muodostuu noin 1 400 mm lattiapinnasta. Tilavuus on sitä luokkaa, että jo tilatut 2 000 kiloa oliividiabaasikiuaskiviä saadaan kyllä mahtumaan.

Kiukaan korkeus tullee ylittämään lauteiden jalkatason. Ryppyotsaisesti saunomiseen suhtautuvat saattavat huolestua löylyn lain rikkomisesta. Sen mukaanhan saunojien jalkojen pitää olla kiukaan kivien yläpuolella.

Meillä kiuaskivien pinta asettunee nilkan korkeudelle, joten kovin paheksuttavasta rikkomuksesta ei ole kysymys. Kiukaassa riittää myös tehoa ja vääntöä sen verran, että varpaat eivät palele.

Vanha valurautaluukku ja 2 000 kiloa kiuaskiviä

Högforsin noin 100-vuotias luukku saunan kiukaaseen

Billnäsin Rakennusapteekin Varaosapankki on ehtymätön aarreaitta vanhaa kunnioittavalle rakentajalle. Meille sieltä löytyi täydellinen luukku saunan kiukaan tulipesään.

Upeita valurautaluukkuja oli tarjolla runsaasti, mutta kokonsa ja muotonsa puolesta meille sopi parhaiten Högforsin ruukin 1900-luvun alussa valama, kaksiovinen malli. Se pääsee jo ensi viikolla kunniapaikalle, kiukaan kylkeen, sillä muuraus alkaa maanantaina.

Luukku on palvellut vastaavassa käytössä noin vuosisadan ja on käytännössä ikuinen. Riittää, kun pintaan hieroo liesimustaa muutaman kerran vuodessa.

Tilasimme jo kiuaskiviä, sillä niitä tarvitaan reilusti ja latominen on helpompaa, ennen kuin kiuas on muurattu umpeen. Kovassa kuumuudessa mikä tahansa kivi ei kestä ja siksi päädyimme tilaamaan 2 000 kiloa oliividiabaasia. Kivien kokonaistilavuus on noin 0,8 kuutiometriä, joten niillä päästään ainakin alkuun. Saunan kiukaan lopullinen tilavuus riippuu nyt ennen kaikkea korkeudesta. Se lyödään lukkoon, kun muurari saapuu työmaalle maanantaina.

Viherkaton rakenteesta

100x100-kolmiorimoja viherkaton reunoille

70x150-rosteriprofiileja viherkaton räystäälle

Ainakin autotallin ja hirsisaunan vesikatot toteutetaan maksaruohoa kasvavina viherkattoina. Aihetta on käsitelty blogissa aiemminkin (ks. 1.7.2012 Maksaruohoa katolle).

Autotallin katon raakaponttilaudoitus on valmis ja maksaruohokaton alle jäävä bitumikermi asennetaan ensi viikolla. Viherkattoa toteutettaessa on ratkaistava, miten kasvualusta saadaan pysymään katolla siten, että ylimääräinen vesi pääsee kuitenkin poistumaan. Meillä tämä yhtälö ratkaistiin kolmiorimojen ja rei'itetyn rosteriprofiilin avulla.

Katon reunoille asennetaan 100x100-milliset kolmiorimat, jotka nostavat bitumikermin katon reunoilla muuta pintaa ylemmäs. Katon alareunaan eli räystäälle kolmiorimaa ei kuitenkaan voi asentaa, sillä se estäisi ylimääräisen sadeveden poistumisen katolta. Räystäälle asennetaankin 70x150-millinen, ruostumaton L-profiili, jossa on reiät veden poistamista varten. Maksaruoho tarvitsee niin ohuen kasvukerroksen, että näillä toimenpiteillä pystytään toteuttamaan katolle sopivan syvyinen kaukalo.

Pystyrunko alkaa hahmottua

Alapohja on peitetty väliaikaisella lattialla ja pystyrunko etenee

Kaksoisrungon ulompi palkisto rakennuksen eteläseinustalla

Päärakennuksen alapohja on peitetty väliaikaisella lattialla, joka helpottaa pystyrungon rakentamista. Seinärakenteena passiivitalossamme on kaksoisrunko, jonka ulommat palkit ovat 48x198- ja sisemmät 48x148-puutavaraa. Rungon ulompi osa on juuri valmistunut rakennuksen pitkillä sivuilla.

Kaksoisrungossa kylmäsillat voidaan tehokkaasti estää, sillä kantavat rakenteet eivät läpäise seinärakennetta kokonaisuudessaan. Ulommat ja sisemmät palkit osuvat rakenteessa eri kohtiin, joten kantavien rakenteiden kohdalla on aina reilusti puukuitueristettä.

198- ja 148-milliset palkit muodostavat yhdessä 346-millisen kaksoisrungon, joka ruiskutetaan täyteen kosteaa puukuitueristettä. Rakenne jäykistetään ulkopuolelta 25-millisellä Runkoleijona-puukuitulevyllä ja sisäpuolelta ilmansulkupaperin päälle asennettavalla 12-millisellä vanerilla. Sähköasennukset tehdään ilmansulun sisäpuolelle, 22+22-millisen ristiinkoolauksen lomaan. Tämä asennustila ruiskutetaan myös täyteen puukuitueristettä ennen sisäverhouksen asentamista. Eristevahvuudeksi tulee siis 390 mm.

Alapohjan kantava palkisto valmistuu

Kantava palkisto loppusuoralla ja ensimmäinen pystypalkki paikoillaan

Alapohjan viimeiset kertopuupalkit kiinnitettiin paikoilleen tänään. Noin 11-metriset palkit on jäykistetty alapohjaa kiertävällä kehäpalkilla.

Tasaisesta palkkipinnasta kohoavat jo ensimmäiset pystyrungon palkit, sillä suurimpia aukkoja ympäröivien liimapuupalkkien asennus alkoi tänään.

Myös teknisen tilan paikka alkaa hahmottua alapohjassa. Palkkien välistä kohoaa mm. tuloilman maaputkiston, lämmityksen, käyttöveden, vesitakan ja alipaineella toimivan komposti-WC:n putkia. Näitä on käsitelty blogissa aiemminkin:

• 15.7.2012 Tuloilman esilämmitys maaputkistossa
• 15.4.2012 Päärakennuksen ja autotallin välinen kanaali

Alapohjan kertopuiden asennus

Viime viikon päätteeksi alapohjan järeät 51x625-kertopuupalkit nostettiin nipuissa alajuoksujen päälle. Eilisen aikana palkkien asennus eteni vauhdikkaasti, sillä parisataa kiloa painavia palkkeja voitiin liu'uttaa paikoilleen miesvoimin.

Samalla alkoi myös hahmottua palkkien alle jäävä 800 mm:n ryömintätila. Se jää auki rakennuksen kummastakin päädystä, joten tuulettuminen on tehokasta.

Palkkien väliin jäävä tila eristetään puukuitueristeellä. Se puhalletaan yläpuolelta käsin, kun rakennus on saatu sateelta suojaan.

Passiivipuutalon kertopuisia alapohjapalkkeja asennetaan

Päärakennuksen alapohjapalkistoa

Palkit jäykistetään päätyihin asennettavilla kehäpalkeilla sekä poikittaisjäykisteillä

Alapohjan alle jää tilava ryömintätila, joka on päädyistä auki

Passiivipuutalon alajuoksut ja alapohjapalkit

Leveillä harkkomuureilla on kaksi 48x148-lankkua alajuoksuna

51x625-kertopuupalkkeja nostetaan alajuoksujen päälle

Timpurit palasivat tällä viikolla kesälomilta ja aloittivat päärakennuksen alapohjan rakentamisen. Alapohjaratkaisuna passiivitalossamme on nykyisin jo harvinaiselta tuntuva rossipohja.

Tuulettuva rossipohja oli meille tärkeä suunnittelua ohjaava periaate, sillä se on mahdollistaa talon rakenteiden tarkkailun ja huoltamisen alapuolelta käsin. Muutokset ja lisäasennukset voidaan tehdä helposti ryömintätilassa. Avoimessa rossipohjassamme myös radontuuletus tapahtuu kuin itsestään ja puurakenteet on nostettu riittävän korkealle, kosteusrasituksen ulottumattomiin.

Rakennuksen alajuoksut tehtiin 48x148 mm:n ja 48x198 mm:n mitallistetusta puutavarasta bitumikermillä peitettyjen kevytsoraharkkomuurien päälle.

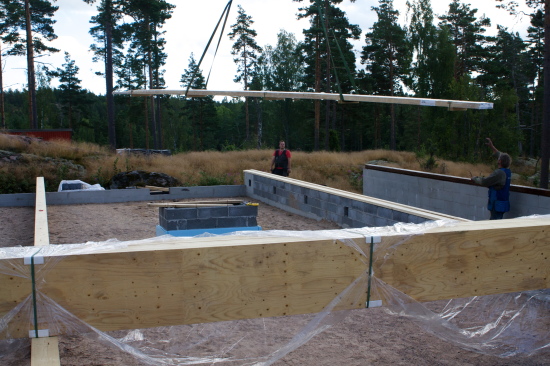

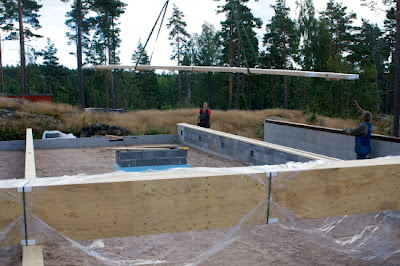

Eilen työmaalla oli nosturi nostamassa alapohjapalkkeja paikoilleen, alajuoksujen päälle. Järeät 51x625-kertopuupalkit ovat pääosin yli kymmenmetrisiä ja painavat lähes kaksisataa kiloa kappale.

Hirsisaunan alapohja työn alla

Hirsisaunan kehikko pystytettiin heinäkuun lopulla ja jätettiin pressun alle odottamaan kiukaan ja savuhormin muurausta (28.7.2012 Hirsisaunan pystytys). Muuraus on helpompi tehdä lattiapinnan tasosta käsin ja siksi aloitimme tällä viikolla tekemään saunan alapohjaa.

Hirsikehikko on suorakaiteen muotoinen. Kiinnitimme kehikon pitkien sivujen alaosaan lehtikuusialajuoksut alapohjavasojen tukipinnaksi. Alajuoksuina käytettiin samaa 48x148-lehtikuusilankkua, jota hankimme terassien alajuoksuihin (ks. 21.7.2012 Tervaa ja lehtikuusta). Alajuoksujen ja hirsirungon väliin laitettiin 12 mm:n paksuiset vanerilaput, jotta alajuoksut eivät olisi tiiviisti kiinni hirsipinnassa. Lankut kiinnitettiin 180 mm:n ruuveilla hirsiin.

Alajuoksujen päälle asennettiin kulmaraudoilla 48x198 mm:n kantava palkisto 400 mm:n jaolla. Vasat jäykistettiin päätyihin asennetuilla 48x198-poikittaistuilla kehäpalkin sijaan. Alapohjarakenteen ja hirsirungon väliin jätettiin joka puolella noin 20 mm:n rako, jotta rakenteet tuulettuvat ja kuivuvat hyvin.

Kantavien palkkien päälle sahattiin 48x123-puutavarasta viistetyt lankut, joissa on kaadot keskelle lattiaa tulevaa vesikourua kohden. Saunan pesuvedet johdetaan kourusta samaan imeytyskenttään kuin päärakennuksenkin harmaat vedet. Lattian kaadoksi muodostui noin 5 %.

Näiden rakenteiden päälle on vielä tarkoitus tehdä lehtikuusesta jäykistävä ristiinkoolaus, johon lopullinen lattialaudoitus kiinnitetään. Laudoitus tulee näillä näkymin olemaan täyspontillista lehtikuusta tai lämpökäsiteltyä puutavaraa.

Myös muurari kävi tänään työmaalla suunnittelemassa saunan kiuasta ja savuhormia (ks. myös 11.6.2012 Ajatuksia saunan kiukaasta). Näillä näkymin kiuas muurataan elokuun aikana, kunhan kiukaan pohjalaatta saadaan ensin valettua harkkoladonnan päälle.

Hirsiin on kiinnitetty vanerilapuilla hirsipinnasta irrotettu lehtikuusialajuoksu ja kulmaraudat

Alajuoksujen päälle on asennettu kantava palkisto 48x198-puutavarasta 400 mm:n jaolla

Alapohjavasat on jäykistetty palkkien väliin asennetuilla poikittaistuilla

Kantavien palkkien päälle on kiinnitetty 48x123-lankut, joihin on sahattu noin 5 %:n kaato

Alapohjapalkit ja kattoristikot saapuivat työmaalle

Kattoristikot päärakennuksen yläpohjaan

51x625-kertopuupalkit päärakennuksen alapohjaan

Pääurakoitsijan kesälomat päättyvät huomenna ja työmaalla alkaa taas tapahtua. Lähiviikkoina keskitytään päärakennuksen runkorakenteisiin.

Tällä hetkellä tulevan päärakennuksen paikalla odottaa kevytsoraharkoista muurattu perustus. Harkkoja on viisi kerrosta eli metrin korkuinen muuri.

100 mm:n XPS-routaeristys ja sen suojahiekka peittävät alimman harkon ja näin ollen talon alle jää 800 mm:n ryömintätilalla varustettu rossipohja. Se pääsee tuulettumaan hyvin, sillä harkkomuuri jätetään kokonaan auki rakennuksen päissä.

Harkkomuurien päälle asennetaan ensin alajuoksut. Ne tehdään mitallistetusta puutavarasta, jota ei ole painekyllästetty.

Alun perin ajattelimme, että alajuoksujen päälle kiinnitettävät alapohjapalkit voidaan tehdä ristikkorakenteisina. Rakennesuunnittelun aikana kuitenkin selvisi, että ristikkorakenteet värähtelevät liikaa ja päädyimme 51x625-kertopuupalkkeihin. Valitsimme MetsäWoodin Kerto-S-palkit, joita tarvittiin 600 mm:n jaolla laajaan alapohjaan lähes 15 kuutiota.

Rakennuksen pystyrunko tehdään mitallistetusta 48x148- ja 48x198-puutavarasta. Runko on rakenteeltaan kaksoisrunko, jossa ei muodostu koko seinärakenteen läpi ulottuvia kylmäsiltoja.

Pystyrungon päälle asennetaan ristikkorakenteiset kattotuolit. Päädyimme Sepa Oy:n kattotuoleihin.

Alapohjapalkit, kattotuolit ja rungon puutavara ovat kaikki saapuneet työmaalle ja niiden asennus alkaa ensi viikolla.
